天丝纤维

一、在常态下天丝纤维外观为白色、有光，回潮率为11%。
二、在显微镜下天丝纤维粗细一致，表面光滑，纤维截面呈圆形。

（1）天丝纤维的燃烧特性

天丝纤维的燃烧特性与棉、亚麻、苎麻、原竹纤维、粘胶、 莫代尔燃烧状态基本相同：

        1） 靠近火焰不熔不缩，接近火焰立刻燃烧，离开火焰迅速燃烧，燃烧时不断有火星飞出。

         2）燃烧气味为烧纸味，燃烧后呈少量黑色灰烬。

（2）天丝纤维的制作过程

       将以针叶树为主的木材制成木质浆粕加入溶剂氧化铵溶解，加热至85 --
125℃下得到较高浓度的溶液（控制水分的含量小于133%，使之达到最好
不溶解能力），溶液经过滤、脱泡等除杂过程，在88-125℃下用湿法纺丝，
在低温水溶凝固成形，经拉伸，水洗，去油，干燥和溶剂回收等工序，在完
全物理作用下完成制成天丝纤维。采用此工艺进行生产，工艺流程短，整个
工艺流程约需3小时左右，与其他湿法纺丝相比，天丝纤维产量可提高6倍
左右。
        天丝产品无毒、无污染，其分子结构是简单的碳水化合物，使用后可
生化降解，不会对环境造成污染，属环保或绿色纤维。

（3）天丝纤维的分类

1） 天丝有长丝和短纤维之分。

2）细度：1.4dtex、1.7dtex、2.4dtex、3.3dtex

3）平均长度：38mm　51mm（适合棉纺、中长型纺纱）；60mm　80mm
（适合毛纺系统）

4）天丝短纤维又分未交联型G 100 和交联型A 100 。

5） 天丝G 100纤维具有很高的吸湿膨润性（膨润率高达40%-70%）。当
纤维在水中膨润时，纤维轴向分子间结合力被拆开，在受到机械作用时，纤
维沿轴向分裂，形成较长的原纤，利用G 100纤维易于原纤的特性可将织物
加工成桃皮绒风格。

6）天丝A 100纤维是通过用助剂Axis处理后在分子间形成交联，可以减少
纤维的原纤化倾向，使织物加工光洁而且在服用过程中不易起毛起球,强力
约高于G100的10%。

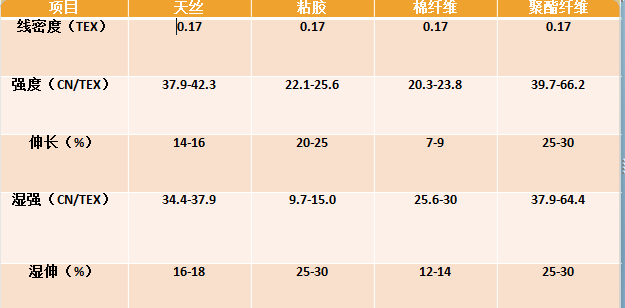

（4）同等条件不同纤经实验数据比较




（5）天丝纤维的可纺性

1)   具有高的干、湿强力，干湿强比85%#p#分页标题#e#。

2）独特的原纤化特性,即天丝纤维在湿态中经过机械摩擦作用下,会沿纤维轴向分裂出原纤,通过处理后可获得独特桃皮绒风格。

3）天丝的应力应变特点使它与其他纤维素纤维间抱合力较大，较易混纺。可纯纺，也可与棉、毛、丝、麻、化纤、羊绒等纤维混纺交织。适用纺制各类机、针织纱，捻系数稍偏高掌握在350-370。

4）不足：纤维截面圆形且光滑，纺纱摩擦系数较小，造成纤维蓬松，棉卷
    易粘，棉条易打滑跑偏，再因刚性强回弹性较差，成纱纤纤毛羽较突出，细节较多。

5）高强度适于制造超细纤维。（环锭，转杯，气流纺）适于织造轻薄织物（80g/m2）和厚重织物。

（6）天丝纤维织物的特点

1）丝绸般质感：
            具有柔软悬垂、触感独特、飘逸动感、透气透湿、素雅光泽等特点、给人以满足、安全、充满质感、高贵大方的感觉，亲肤性很好。

2.）会呼吸面料：
            具有良好的湿度管理功能；吸收与释放水分的速率比全棉高出50%，被称为“会呼吸的面料”。吸湿性是纯棉的2倍.比纯棉强度大，而且防皱性比纯棉更高.

3） 比纯棉更易干 ：
           良好的水洗尺寸稳定性，水洗缩水率较小。 而且洗水后仍可保证其熨贴平整的外观不变形。吸湿易干，避免了棉织物湿水后慢干的弊端。

4）防止螨和霉菌的生成：
           螨和霉由于缺乏了繁殖的条件，在天丝的干燥表面是不易滋生的。

（7）天丝织物染整过程的特点

1）天丝织物对染料有亲和力，并能有效及经济地吸取染料染色（适用
     各种染料染色）。

2）天丝织物由于布面光洁滑爽，染色适用于平幅染色，也可以避免因天丝易原纤化而产生的皱印。

3）天丝织物的外观若为桃皮绒类织物染色则选择绳状染色。

4）印染过程均应添加平剂及柔软剂，以减少印染过程摩擦而产生的挤压产生的皱折和擦伤。

5）为防止织物原纤化，一般不能用强碱与强酸处理。

6)  天丝织物可使用直接、活性、纳夫妥等染料，但用得最多的是活性染料，若选用能与纤维分子链形成交联的双或三活性基染料，可以减少或防止染色中原纤化的影响；相反的如要产生桃皮绒风格的产品，则应选用单活性基染料。
